Liii STEM的图片编号与引用

一、功能介绍

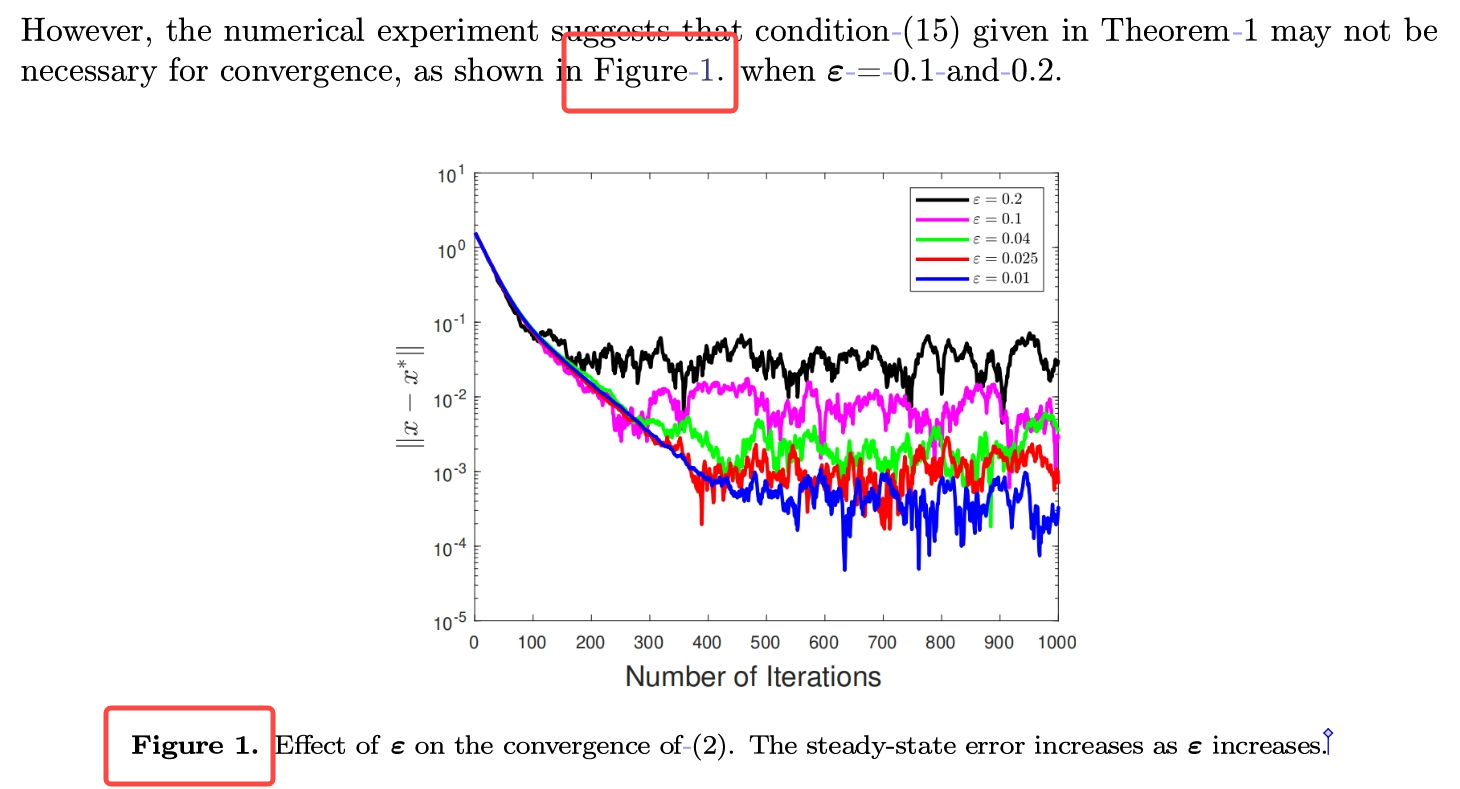

该功能旨在实现您文章中图片的自动编号，双向链接以保证序号的自动更新，以及在下文中规范而便捷地引用您的图片。本指南将帮助您实现下图展示的效果。

二、操作流程

STEP 1. 插入图片

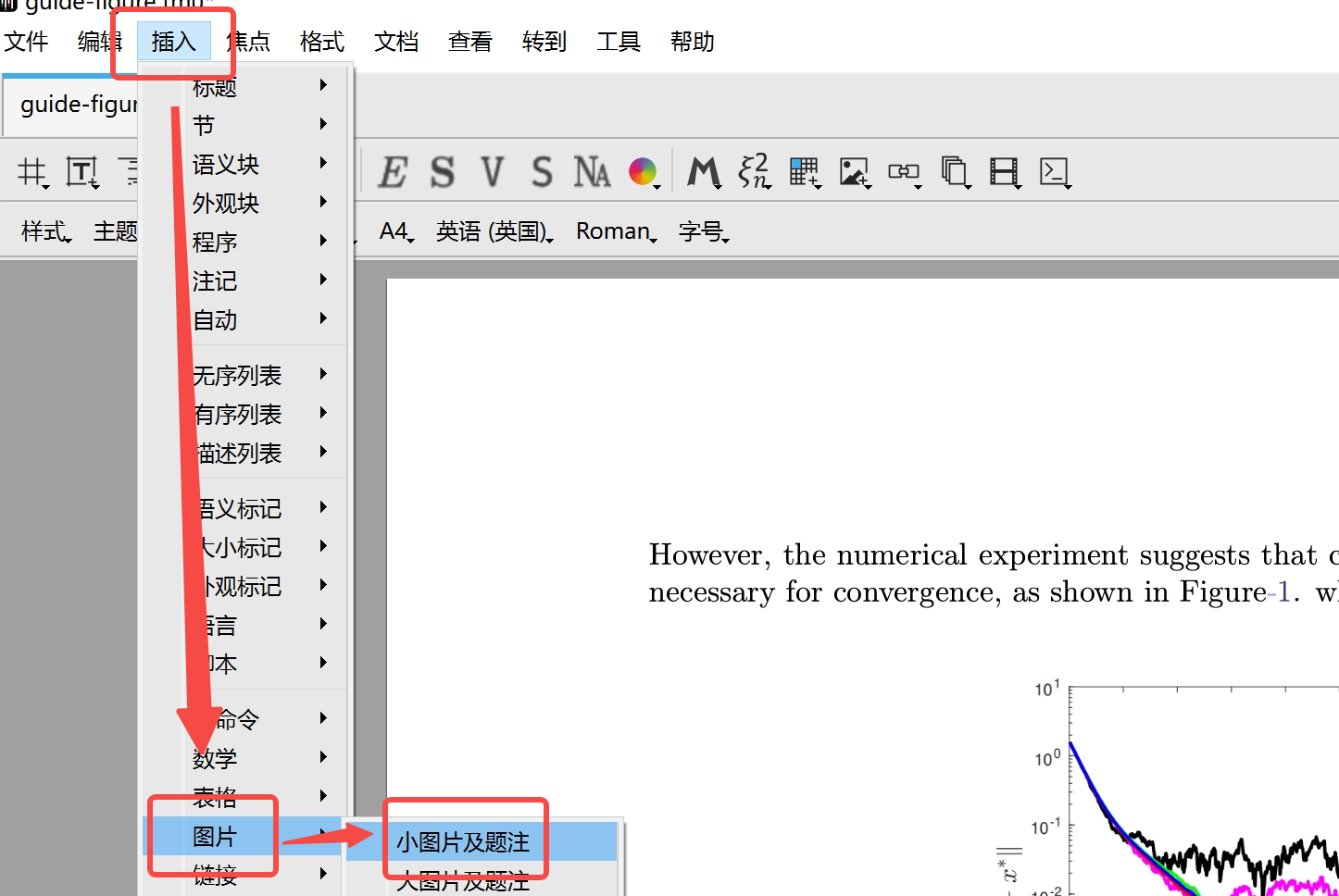

• 在工具栏依次点击插入 -> 图片 -> 小图片及题注（如下图所示）
• 将您需要添加的图片粘贴至蓝色选框内

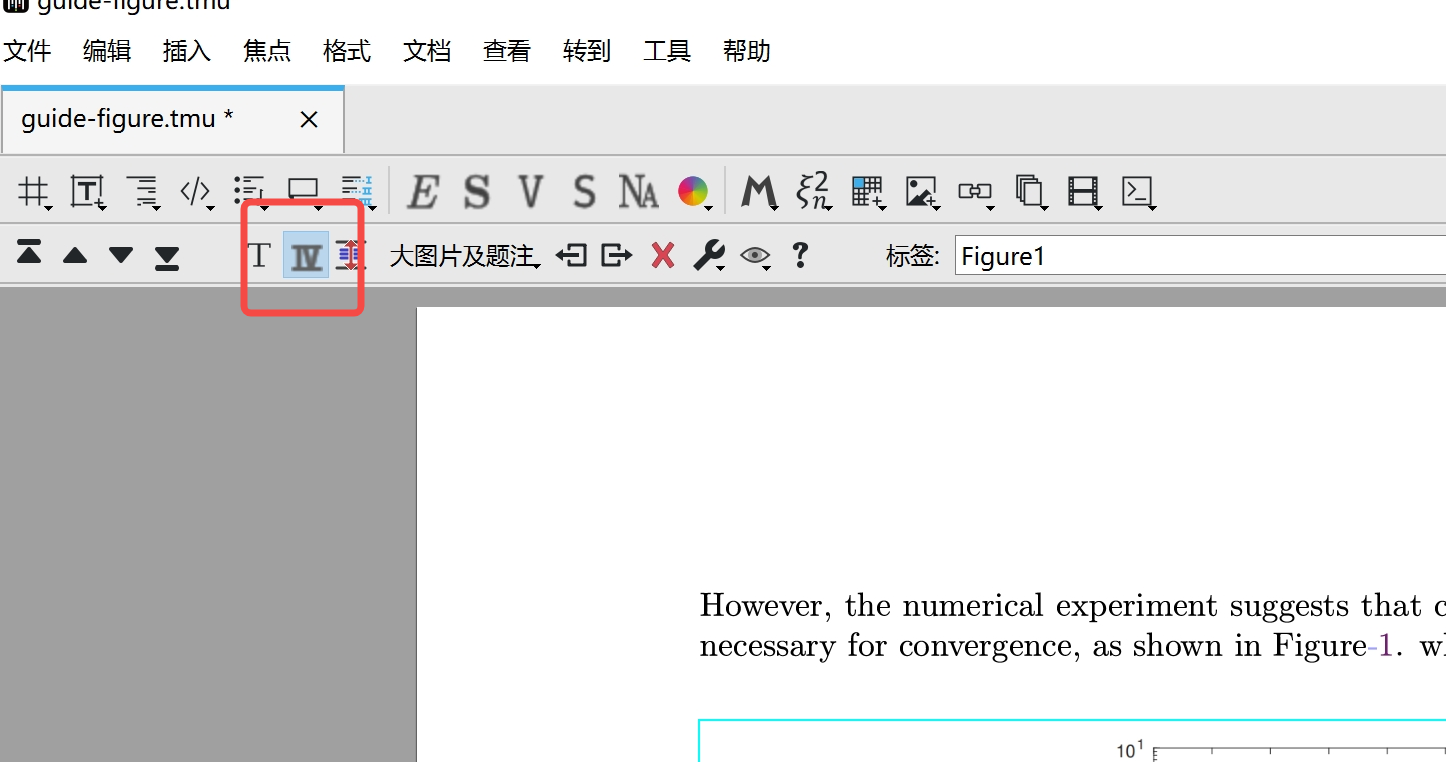

注：一般情况下，在您插入图片后系统会自动编号。如发现未编号，您可将光标置于图片上，点击工具栏上的Ⅳ式样按键（如下图所示）自行实现。

STEP 2. 图片命名

• 将光标置于图片说明的末尾，确保输入法为英文模式
• 点击\，输入label，（或使用快捷键：ctrl＋!），点击回车

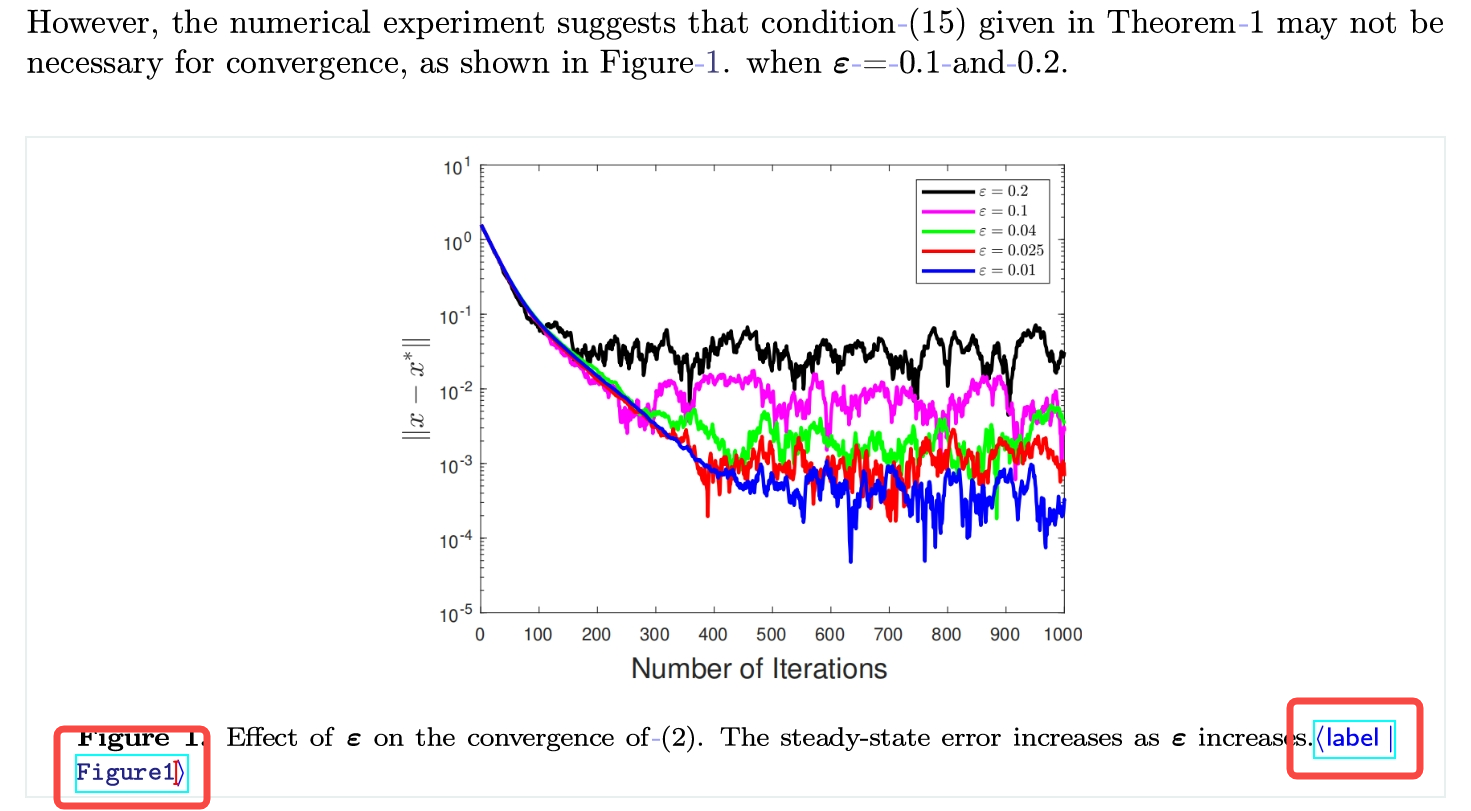

• 输入您图片的名称，如“Figure1”，点击回车（如下图所示）


STEP 3. 建立双向链接

• 在您需要引用该图片的地方
• 点击\，输入ref，点击回车

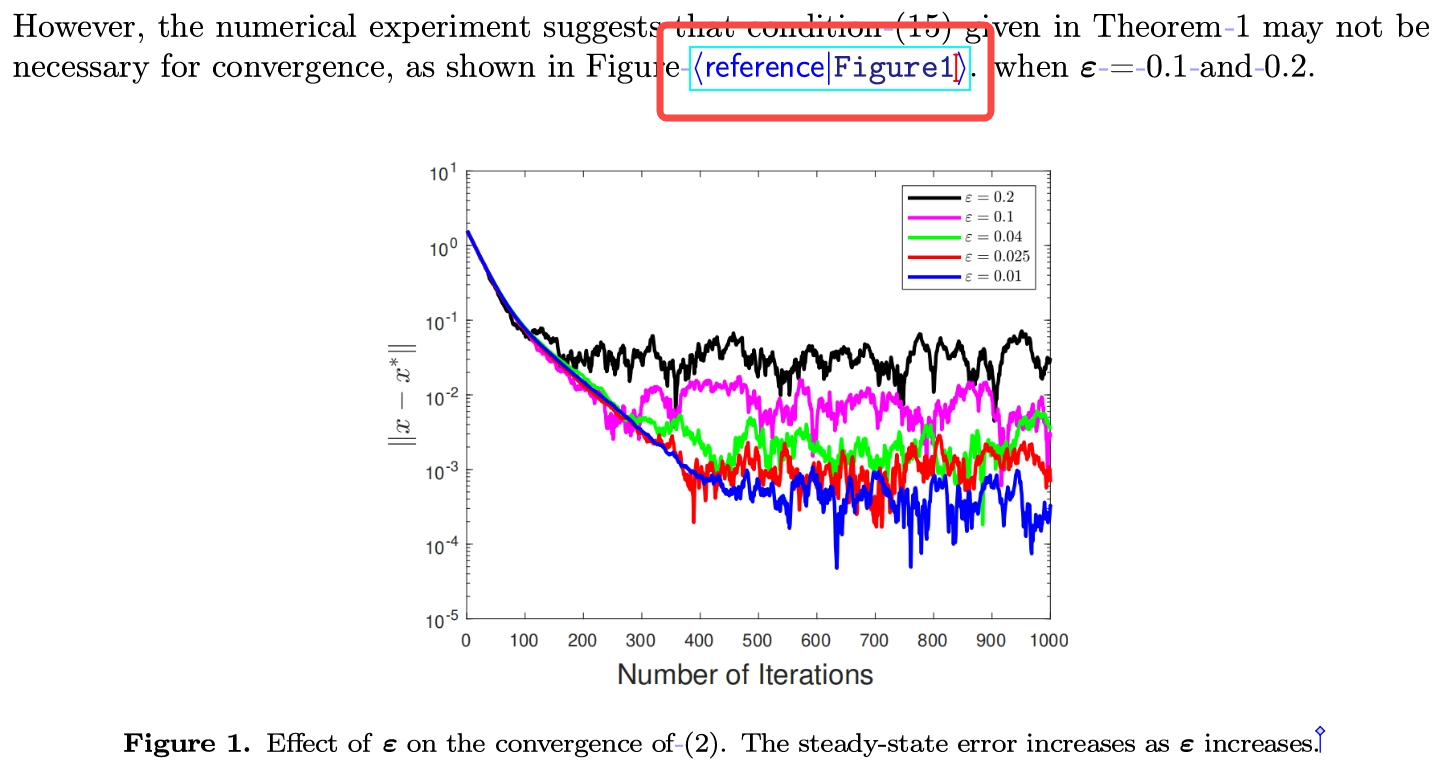

• 再次输入您刚才命名的图片名称，点击回车（如下图所示）


STEP 4. 插入Non-breaking Space

• 将光标置于您想插入的位置

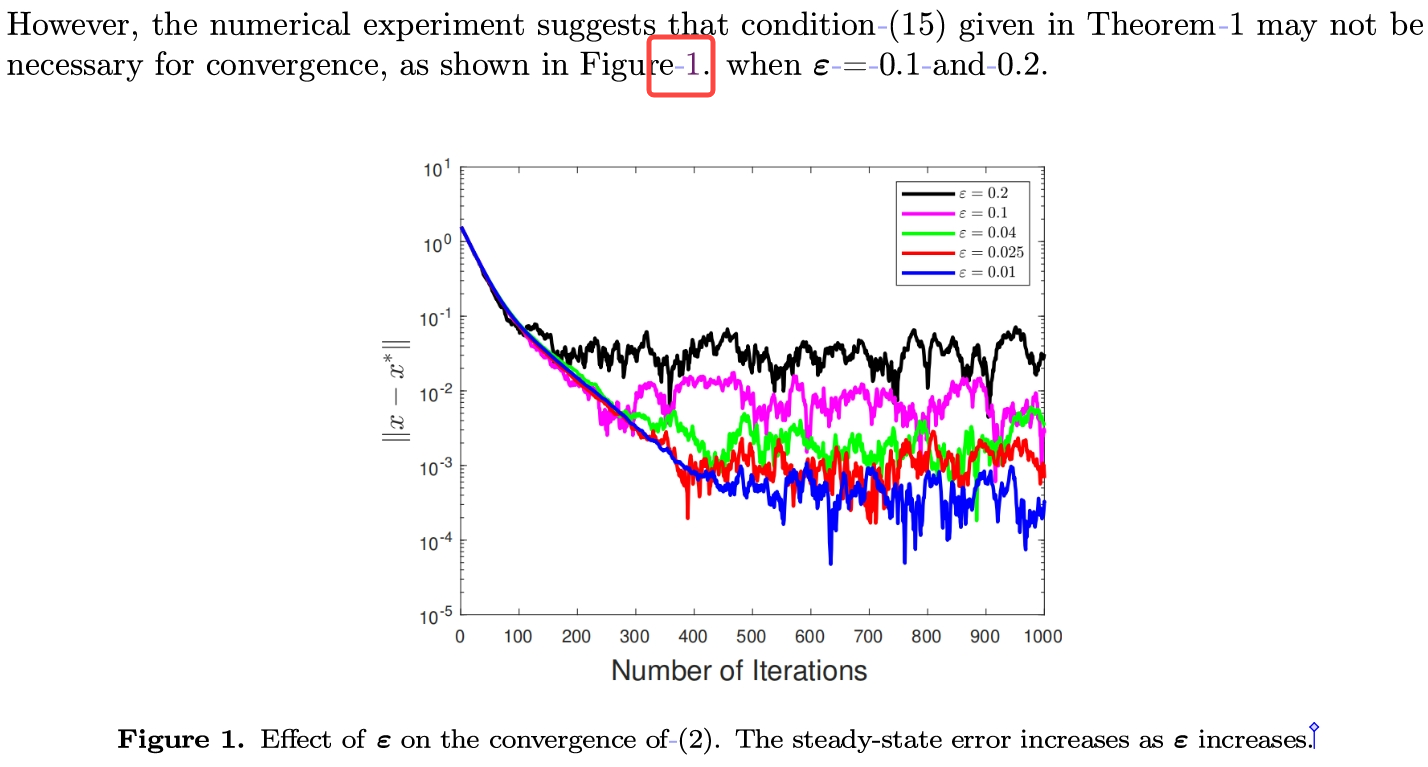

• 按住空格，点击tab（如下图所示）


注：Non-breaking Space，即“不间断空格”，可以确保前后两部分位于同一行，不会因为换行而断开。
