图表进阶编辑

1. 概论

在学术与专业文档中： Figure（图表/图）：指带有自动编号和描述性题注的图解、插图或图表，如“图 1：系统架构图”。它是一个可编号的容器环境。 Image（图片）：泛指图像文件本身，是构成Figure的视觉内容，也可作为独立元素插入。

在 Liii STEM 中： Figure = Image + 题注 + 自动编号。 Image 可以是嵌入文档的，也可以是通过链接引用的。

理解此区别是正确选择操作路径的关键。

当图片需要被正式引用（如“如图1所示”）时，请遵循此路径。

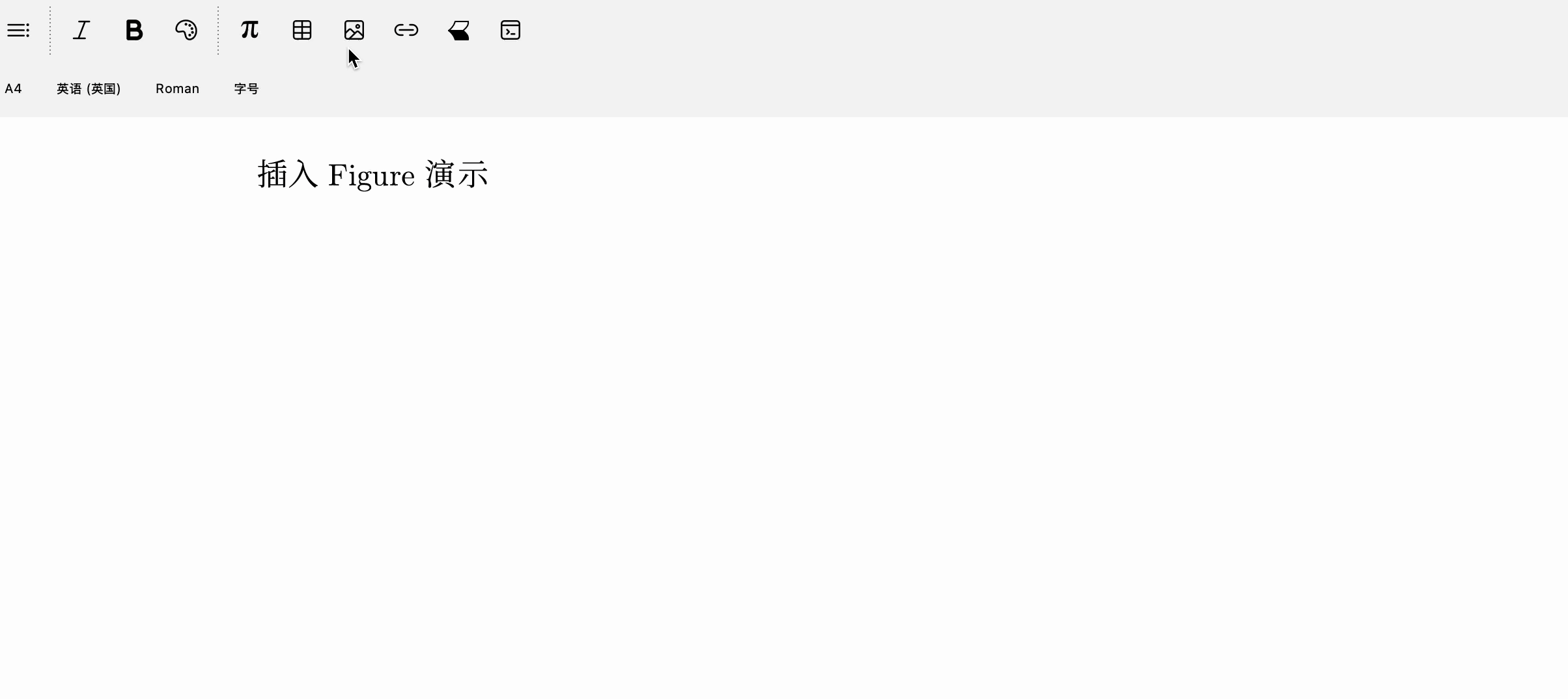

插入Figure方式

在模式工具栏中选择插入大/小图片及题注。

需要您在插入 Figure后，再以粘贴或是插入Image 的方式，在 Figure 环境内放入您需要的图片。

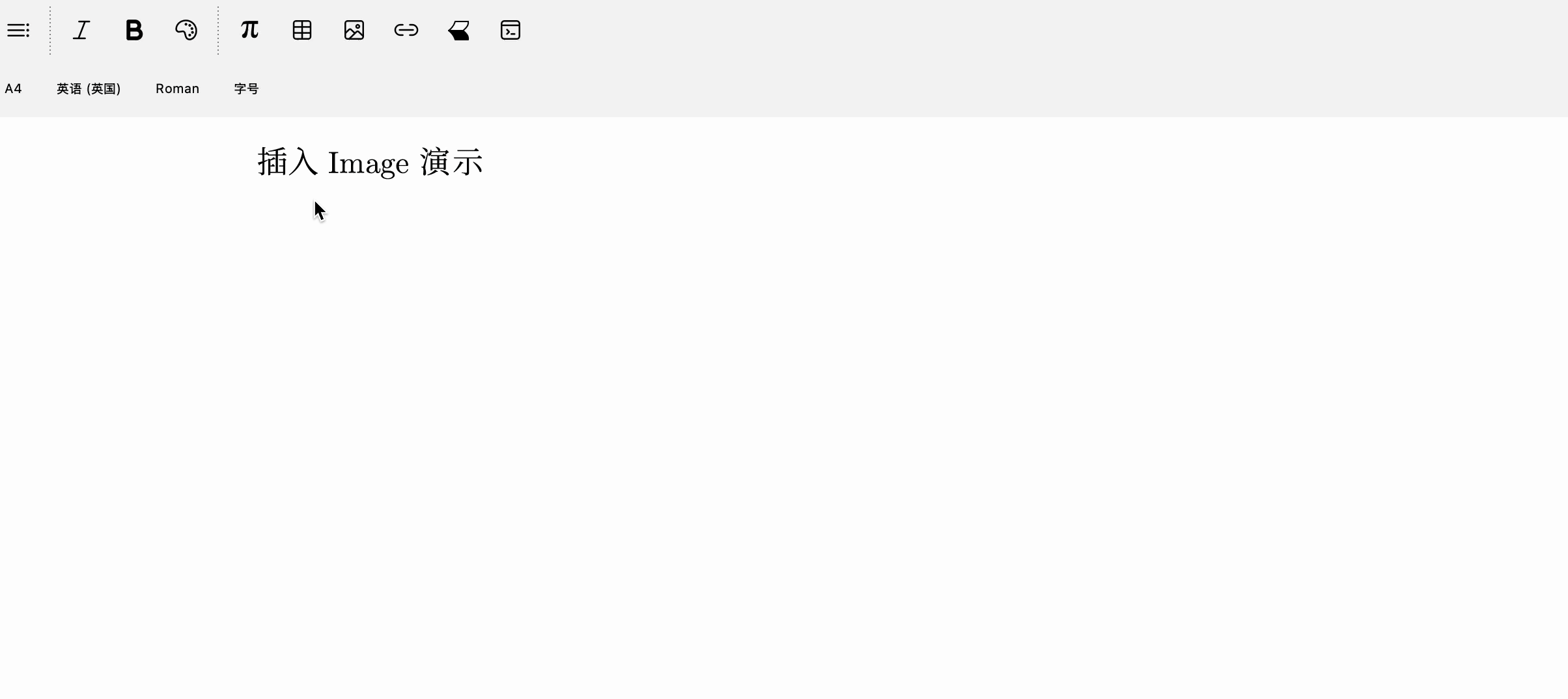

选择插入方式

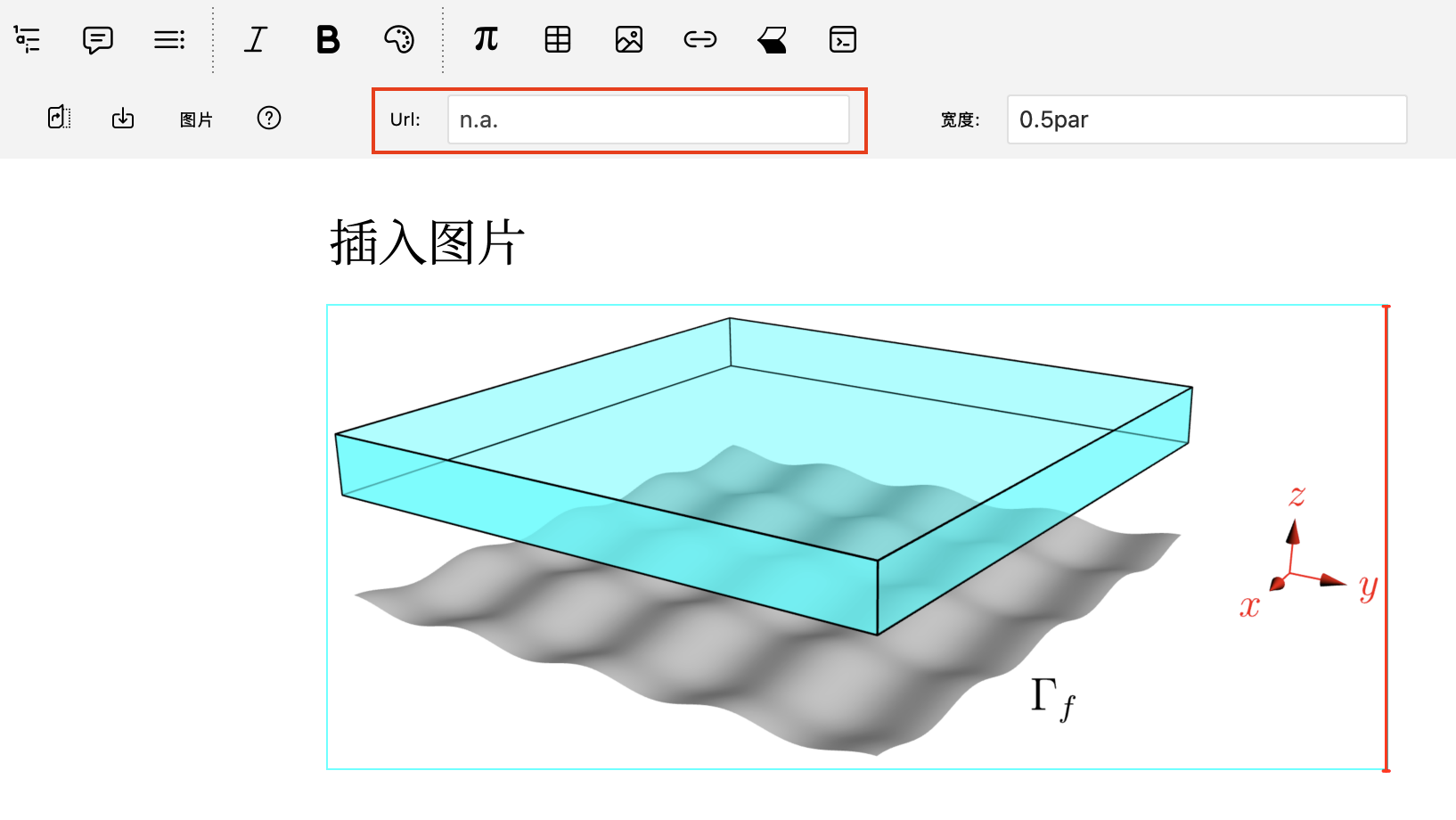

嵌入图片：此种方式是将 图片本身 嵌入文档，类似于您在 word 文档中插入图片。

在模式工具栏，依次点击 插入图片 → 插入图片...。

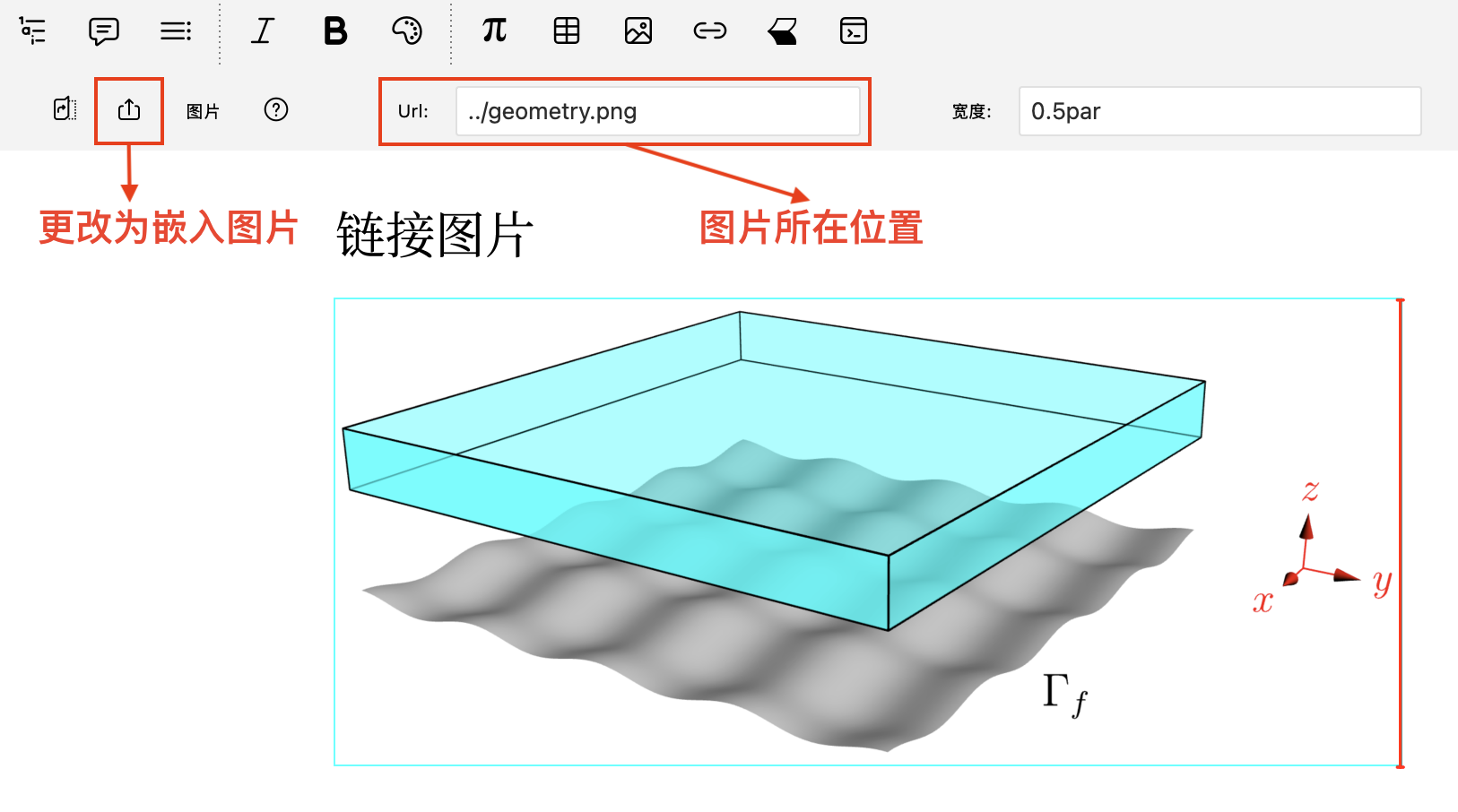

链接图片：此种方式是仅插入图片的链接，类似于您在 $\LaTeX$ 中插入图片。

在模式工具栏，依次点击 插入图片 → 链接图片...。

默认情况下，图片在 Liii STEM 中以其原始尺寸显示。您可在焦点（当前环境）工具栏上设定图片不同的宽度、高度和位置。

如果只设定宽度或只设定高度，图片将按比例缩放。

例如，输入宽度为 1 par，图片将占满一整个 段落宽度，并自动调整高度。

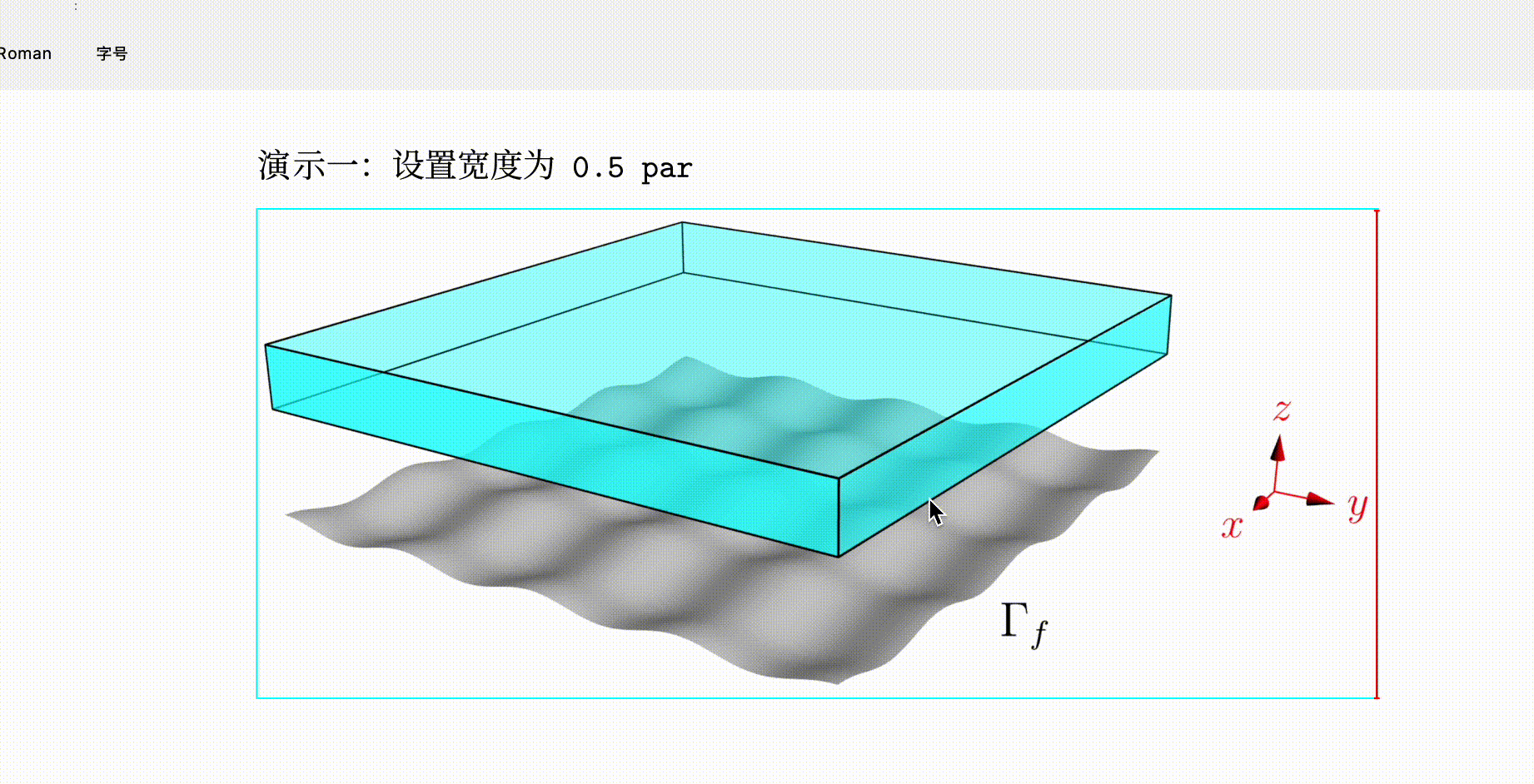

对于常规图片，我们推荐您设置宽度为 0.5par。

可以使用 w 和 h 作为图片默认宽度和高度。

例如，指定宽度为 2w、高度为 2h，图片将以默认尺寸的两倍显示。

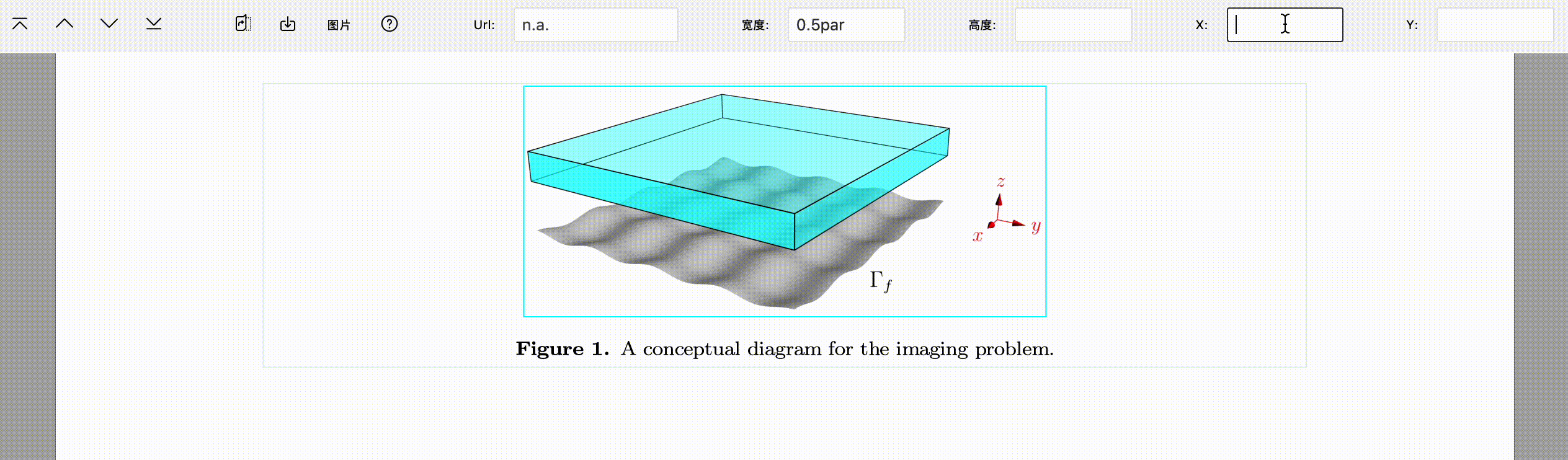

使用 - 表示向左或向下移动；输入 数值 % 表示移动距离。

例如，设置 x 偏移为 50%，图片将居中。

注：只有在 Figure环境中，设定 y 位置才有效果。单张 Image无法使用竖向移动。并且 Big Figure环境会自动将图片居中。
